IOレジストリから見たキーボードの接続方法は本当に有線接続?

ここ最近のメインMacはMacBook Proなのですが、キーボードはHHKB Professional Hybrid Type-Sを使っています。このキーボードはUSB Type-Cでの有線接続の他に、Bluetooth接続で最大4台のMac/PCとペアリング可能です。このような有線と無線のインターフェイスを両方とも持っているようなキーボードがあります。

Appleの純正キーボードのApple Magic Keyboardも、Lightningケーブルによる有線接続とBluetoothによる無線接続の両方に対応しています。

接続中のキーボードが有線接続で接続されているのか、無線接続なのか、調べる方法についてです。

システムから見ると

ケーブルが接続されていれば有線接続、ケーブルが接続されていない状態で反応するなら無線接続。

。。。そう言われてしまうとそうですが、前者は本当にそうですか?後者は当然そうですね。前者は接続自体は本当は無線接続で、USBは給電だけしているという可能性もありますよね?見た目では分かりません。

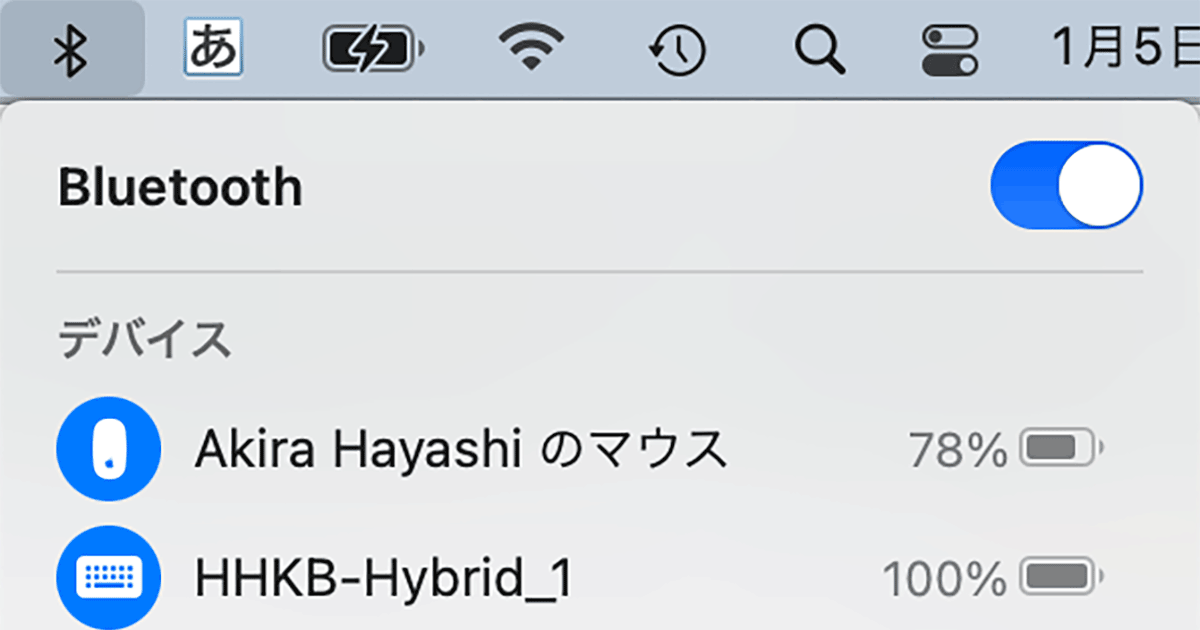

メニューバーのBluetoothメニューを開いてみましょう。

Bluetoothメニューの表示
Bluetoothメニューの表示

有線接続されている状態のMagic Keyboard(「Akira Hayashiのキーボード」)はグレーアウトしています。

Bluetooth接続しているHHKB(「HHKB-Hybrid_1」)は有効化されています。

IOレジストリーから見ると

もし、キーボードが有線接続かを判定する処理が必要だったらどう実装しますか?(通常はないと思いますが、キーボード以外のデバイスでも考え方は同じです)

システムから見るとどのような違いがあるのかを考えてみましょう。macOSは周辺機器と接続するとIOレジストリーに登録します。カーネルモードで動作するKEXT(ドライバ)のロード状態などもIOレジストリのプロパティ値をチェックすることで判断できます。

IORegistryExplorer

IOレジストリの内容を見たいときは、IORegistryExplorerが便利です。Apple DeveloperサイトのダウンロードページからDeveloper登録するとダウンロードできます。Additional Tools for Xcodeの中に入っています。

レジストリーの状態

USB接続したMagic Keyboardを見てみると、IOUSBHostDeviceクラスを継承していました。下層エントリーを見ていくと、Keyboard(IOUSBHostInterface)IOHIDInterfaceも登録されています。

Keyboard(IOUSBHostInterface)kUSBStringにはKeyboard / Bootという値も入っています。

bInterfaceClassには0x03が入っているので、USB HID (Human Interface Device) Classであることがわかります。

ここまでの情報からUSB有線接続のキーボードと判定して問題無さそうです。

これの情報の取得と判定をコード化すれば、接続されているキーボードがUSB有線接続のキーボードなのかということが判定できます。

IOレジストリーを読み込む処理は、IOKitLibのAPIで実装可能です。

IOKitLib.h | Apple Developer Documentation
